De busmonitor wordt altijd rechts van het scherm weergegeven.

Hierop is real-time data te zien die over de bus loopt.

Elke communicatie van en naar de PC, maar ook tussen de modules onderling is hier te volgen.

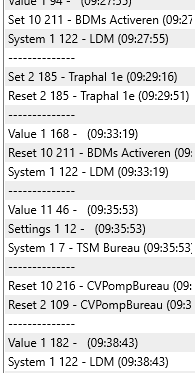

Een voorbeeld:



Wanneer er modules aangestuurd worden, zal de naam van de module steeds meegegeven worden.
Als de functies zuivere stuurwaardes zijn, zal geen naam weergegeven worden.
(Voorbeeld: een regel met 'Value 11 46' is een thermostaat waarde en zal geen naam meekrijgen omdat dit de gemeten waarde is, een van de regels eronder is de identiteit van de sensor zelf, en die krijgt wel een naam mee).


Deze data wordt in principe maar tijdelijk bewaard. Ze wordt gewist

  • als je een commando met de PC verstuurt
  • als je op de knop 'Wis lijst' klikt


In combinatie met een BHS wordt deze data  opgeslagen worden om later te kunnen bekijken.

Dit wordt uitgelegd in het scherm Busmonitor historiek.


Standaard lopen de gegevens 'van boven naar beneden' op het scherm.

Dat wil zeggen dat als er meer data is dan er in 1 scherm kan weergegeven worden, er moet gescrold worden.

In sommige gevallen kan het handiger zijn om de lijst 'omgekeerd' te vullen. Dit wil zeggen dat de nieuwste gegevens bovenaan geplaatst worden.

Dit kan je instellen, in het hoofdscherm met de pijltjes boven de monitor.


Vanaf v 2.6.0.1 kunnen deze data ook opgeslagen worden wanneer je zonder BHS werkt.
Per dag wordt een bestand aangemaakt, welk je later weer kan raadplegen in het scherm Busmonitor historiek.

Deze bestanden worden 7 dagen bijgehouden op je lokale machine.
Let wel: als je deze functie wil gebruiken, moet je ze activeren, via het configuratiescherm/busmonitor.

Hou ook rekening met de opmerkingen op deze pagina.
